柱间支撑是为保证建筑结构整体稳定、提高侧向刚度和传递纵向水平力而在相邻两柱之间设置的连系杆件。

设计要求

1.柱间支撑的作用:保证厂房骨架的整体稳定和纵向刚度;作为柱的侧向支撑借以决定柱在框架平面外的计算长度;承受厂房传来的锋利纵向水平荷载,主要是风荷载。

2.柱间支撑布置原则:柱间支撑的间距-----当无吊车时宜取30-45米;柱间支撑可以设在厂房端部一柱间。为什么在温度区段端部可以设置?主要原因:无吊车厂房一般情况柱间支撑仅承受由山墙传来的风载,风荷载相对较小,厂房纵向的变形也较小,在柱上产生的次内力(相对于横向计算内力)较小,因此可以设在厂房端部一柱间。

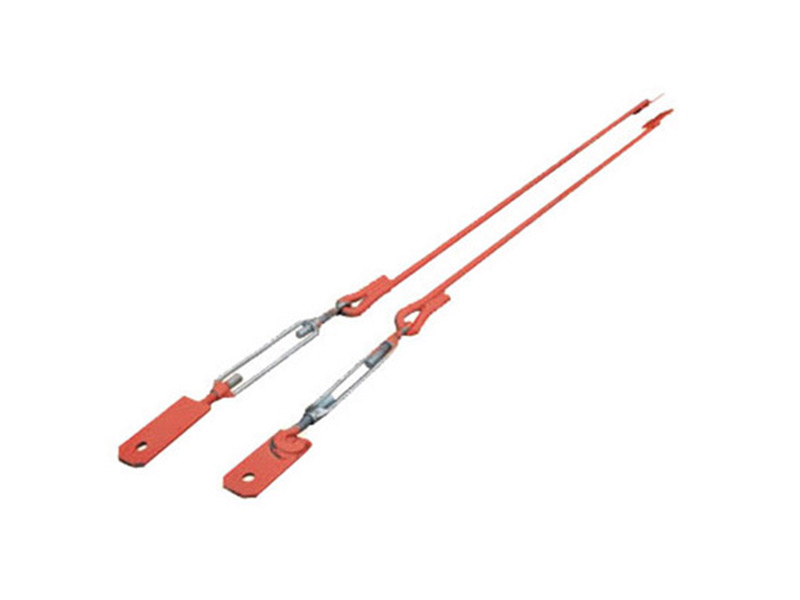

3.柱间支撑采用的形式:通常,钢结构工程体系设计往往优先利用钢材的抗拉,其次是抗压(有轴压失稳问题),再次是压弯。因此,对于没有吊车的一般轻钢厂房,柱间支撑仅承受由山墙传来的风载,荷载较小,而且轻型钢结构厂房的墙体围护结构多为压型钢板加保温材料,对厂房的柱顶位移限值放得很宽,因此Z广泛采用的是十字交叉带有张紧装置(如花篮螺栓)的圆钢做支撑,此时截面较小,构件也比较轻巧,节省材料。
